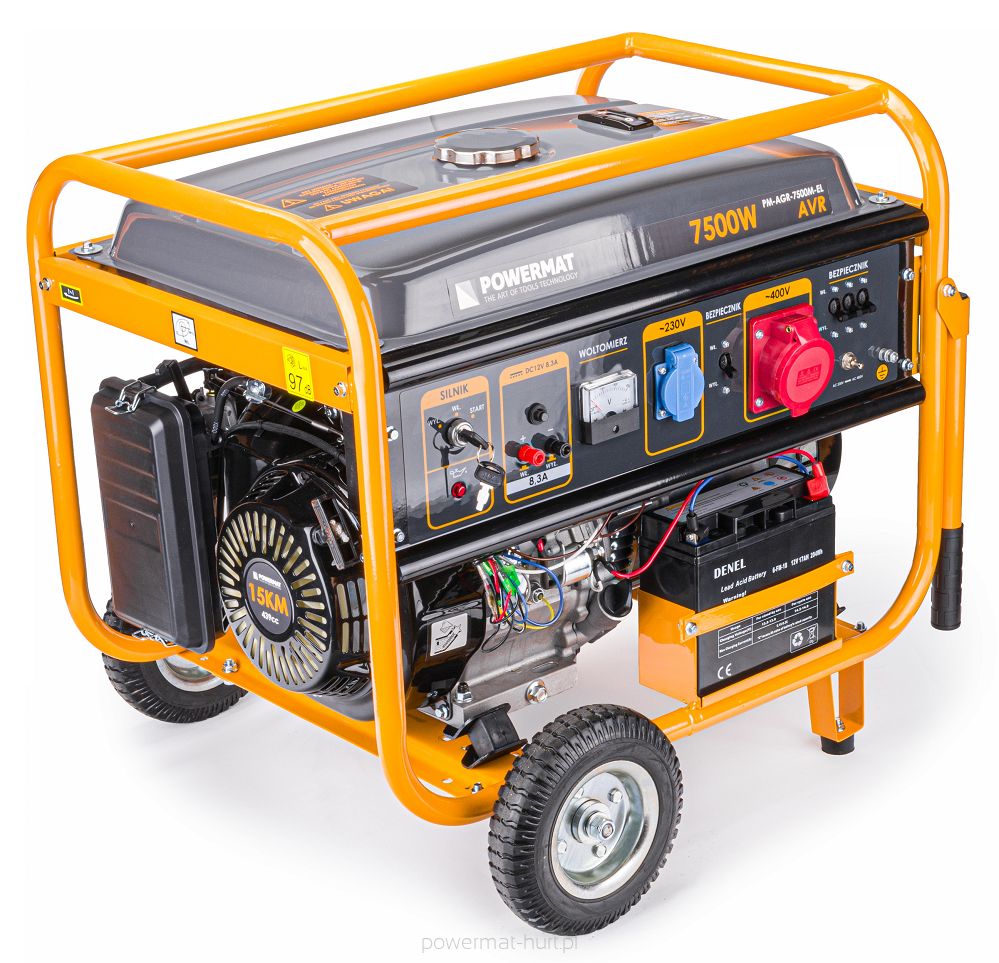

Agregat prądotwórczy 7500W 230V 400V AVR PM-AGR-7500M-EL

AGREGAT PRĄDOTWÓRCZY 230/400V Z ROZRUCHEM ELEKTRYCZNYM

Uruchom narzędzia, pompę lub oświetlenie tam, gdzie nie masz dostępu do sieci. POWERMAT PM-AGR-7500M-EL łączy zasilanie 230/400 V z rozruchem z kluczyka — do prac na działce i jako rezerwowe źródło energii podczas przerwy w dostawie prądu.

6,5 kW mocy znamionowej i 7,5 kW mocy maksymalnej przy 400 V

Rozruch elektryczny z akumulatorem oraz alternatywny rozrusznik linkowy

Automatyczna regulacja napięcia AVR

Zbiornik benzyny 24 l, dwa koła i składane uchwyty

DANE TECHNICZNE

• Masa netto: 81 kg
• Poziom mocy akustycznej LWA: 97 dB
• Typ silnika: spalinowy, czterosuwowy, OHV
• Maksymalna moc silnika: 15 KM przy 3000 obr./min
• Prędkość obrotowa: 3000 obr./min
• Pojemność skokowa: 439 cm³
• Paliwo: benzyna bezołowiowa 95
• Pojemność zbiornika paliwa: 24 l
• Pojemność układu olejowego: około 1,1 l
• Zalecany olej: do silników czterosuwowych SAE 10W-40 lub 15W-40
• Parametry elektryczne agregatu
• Napięcia wyjściowe AC: 230 V / 400 V
• Częstotliwość wyjściowa AC: 50 Hz
• Moc maksymalna AC przy 400 V: 7,5 kW
• Moc znamionowa AC przy 400 V: 6,5 kW
• Napięcie wyjściowe DC: 12 V
• Prąd wyjściowy DC: 8,3 A
• Dopuszczalna asymetria obciążeń faz: do 30%
• Zakres skali woltomierza: 0–450 V
• Klasa dokładności woltomierza: 2,5
• Liczba gniazd 400 V: 1
• Typ: przemysłowe, 3P+N+E, pozycja styku ochronnego 6h
• Prąd znamionowy gniazda: 16 A
• Zakres napięcia znamionowego gniazda: 380–415 V AC
• Zakres częstotliwości gniazda: 50–60 Hz
• Stopień ochrony gniazda: IP44
• Prąd znamionowy gniazda 400 V: 16 A
• Zakres napięcia znamionowego gniazda 400 V: 380–415 V AC
• Zakres częstotliwości gniazda 400 V: 50–60 Hz
• Stopień ochrony gniazda 400 V: IP44
• Wymiary agregatu: 70 × 51 × 64 cm

CO OTRZYMUJESZ W ZESTAWIE?

• Agregat POWERMAT PM-AGR-7500M-EL
• Akumulator rozruchowy
• Wtyk 400 V
• Klucz do świecy zapłonowej
• Instrukcja obsługi w języku polskim
• Oryginalne opakowanie

WŁASNY PRĄD. START Z KLUCZYKA

Zasilaj narzędzia, pompę lub oświetlenie bez dostępu do sieci. Rozruch elektryczny z akumulatorem ułatwia rozpoczęcie pracy, a przełącznik pozwala wybrać zasilanie 230 V lub 400 V.

PRZEKRĘCASZ KLUCZYK. MASZ TEŻ ROZRUCH RĘCZNY

Akumulator rozruchowy 12 V, 17 Ah jest częścią zestawu. Współpracuje z elektrycznym rozrusznikiem uruchamianym kluczykiem. Obok pozostaje klasyczny rozrusznik linkowy, więc masz do dyspozycji dwa sposoby uruchomienia silnika.

Przy zimnym silniku korzystasz z ręcznej dźwigni ssania. Agregat uruchamiaj bez podłączonych odbiorników; pojedyncza próba rozruchu elektrycznego może trwać maksymalnie 5 sekund, a przed kolejną należy odczekać co najmniej minutę.

230 V LUB 400 V — DOBIERZ ZASILANIE DO ZADANIA

Przełącznik na panelu pozwala wybrać zasilanie gniazd 230 V albo 400 V. To ważne, gdy korzystasz z urządzeń o różnych wymaganiach elektrycznych: przed podłączeniem sprawdzasz napięcie odbiornika i wybierasz odpowiedni tryb agregatu.

W trybie 400 V moc znamionowa wynosi 6,5 kW, a maksymalna 7,5 kW. Te wartości dotyczą wyjścia 400 V — nie należy traktować mocy maksymalnej jako obciążenia do stałej pracy.

Przy doborze narzędzi i pomp uwzględnij również ich pobór podczas rozruchu. Łączne obciążenie eksploatacyjne nie powinno przekraczać 80% mocy znamionowej, a obciążenie dołączane jednorazowo — 60%; kolejne odbiorniki dołączaj stopniowo, do poziomu 80%. Dopuszczalna asymetria obciążeń faz wynosi do 30%.

DLACZEGO WARTO WYBRAĆ TEN MODEL?

To propozycja dla osób, które potrzebują własnego źródła prądu, ale nie chcą rezygnować z prostej obsługi. O wyborze tego modelu decyduje połączenie kilku praktycznych rozwiązań:

• Start z kluczyka — silnik uruchamiasz elektrycznie, bez konieczności każdorazowego ciągnięcia linki.
• Przełączane zasilanie 230/400 V — dobierasz tryb do napięcia wymaganego przez odbiornik.
• AVR i woltomierz — regulator automatycznie reguluje napięcie, a wskaźnik pozwala je odczytać na panelu.
• Koła i dwa uchwyty — pomagają przestawić ciężki agregat pomiędzy miejscem przechowywania a stanowiskiem pracy.

ZBIORNIK 24 l I SZYBKA KONTROLA PALIWA

Zapas benzyny mieści się w zbiorniku o pojemności 24 l. Orientacyjny wskaźnik na jego górnej powierzchni pozwala sprawdzić poziom paliwa bez odkręcania korka. Maksymalny czas pracy ciągłej wynosi 8 godzin przy obciążeniu 60% — to warunek, który warto uwzględnić przy planowaniu zasilania.

Siatkowy filtr we wlewie wstępnie zatrzymuje zanieczyszczenia stałe, a osadnik paliwa wychwytuje brud i wodę. Ręczny zawór pozwala odciąć dopływ benzyny po zakończeniu pracy.

Stosuj świeżą benzynę bezołowiową 95, nieprzechowywaną dłużej niż 30 dni. Paliwo i olej trafiają do osobnych układów — nie używaj mieszanki benzyny z olejem ani paliw alternatywnych. Przy tankowaniu wyłączonego, ostudzonego silnika pozostaw 50–60 mm wolnej przestrzeni poniżej krawędzi otworu wlewowego.

NAPIĘCIE POD KONTROLĄ, ZABEZPIECZENIA POD RĘKĄ

Automatyczny regulator AVR reguluje napięcie wyjściowe przez sterowanie wzbudzeniem prądnicy. Analogowy woltomierz pozwala odczytać napięcie bez podłączania osobnego miernika. Osobne wyłączniki obwodów 230 V i 400 V odłączają zasilanie przy zwarciu lub przeciążeniu.

AVR ma również własną ochronę przeciążeniową: ogranicza prąd wzbudzenia wirnika, obniżając napięcie wyjściowe. Gdy temperatura w skrzynce kontrolnej przekroczy 90°C, ochrona termiczna zmniejsza napięcie wyjściowe o połowę.

Do odbiorników małej mocy zasilanych prądem stałym oraz ładowania akumulatorów służą zaciski 12 V DC, 8,3 A. Czerwony zacisk oznacza biegun dodatni, czarny — ujemny. Obwód DC ma bezpiecznik nadprądowy z przyciskiem ponownego załączenia.

SILNIK OHV 439 cm³ NAPĘDZA PRĄDNICĘ BEZPOŚREDNIO

Sercem agregatu jest jednocylindrowy silnik czterosuwowy chłodzony powietrzem. Ma pojemność 439 cm³ i osiąga maksymalnie 15 KM przy 3000 obr./min. Układ OHV oznacza zawory umieszczone w głowicy silnika.

Napęd trafia bezpośrednio z silnika do samowzbudzającej prądnicy. Oba zespoły są osadzone na wspólnej ramie nośnej, która łączy układ napędowy, zbiornik i panel sterowania w jedno urządzenie.

KONSTRUKCJA Z KOŁAMI I SKŁADANYMI UCHWYTAMI

Przy masie netto 81 kg układ transportowy ma realne znaczenie. Dwa koła oraz dwa składane uchwyty z czarnymi rękojeściami ułatwiają manewrowanie agregatem i ustawienie go w wybranym miejscu. Po zakończeniu czynności uchwyty składasz przy ramie.

Gabaryty urządzenia wynoszą 70 × 51 × 64 cm. Podczas przewożenia agregat powinien pozostawać w pozycji poziomej, z wyłączonym silnikiem i dokładnie dokręconymi korkami paliwa oraz oleju.

GDY BRAKUJE GNIAZDKA, ZADANIE NADAL MOŻE RUSZYĆ

Prace przy drewnie i drobne remonty na działce. Agregat może zasilać elektronarzędzia poza zasięgiem stałej instalacji. Pozwala przygotować stanowisko tam, gdzie znajduje się obrabiany materiał, zamiast przenosić całe zadanie do domu.

Zasilanie pompy. Przy opróżnianiu zbiornika lub innych pracach z pompą elektryczną zapewnia niezależne źródło energii. O doborze decydują napięcie pompy oraz jej wymagania przy rozruchu i podczas pracy.

Oświetlenie i przerwy w dostawie energii. Może zasilać lampy potrzebne do dokończenia prac po zmroku lub wybrane odbiorniki podczas awarii sieci. Każdorazowo dobierz urządzenia do dopuszczalnego obciążenia agregatu.

DRGANIA OGRANICZANE U ŹRÓDŁA

Gumowe amortyzatory pomiędzy zespołem silnika a podstawą ograniczają przenoszenie drgań na ramę agregatu. Elastyczny element oddziela pracujący napęd od konstrukcji nośnej — zamiast sztywnego połączenia metal z metalem.

Poziom mocy akustycznej LWA wynosi 97 dB. To agregat spalinowy, dlatego miejsce jego ustawienia warto zaplanować również z myślą o hałasie; podczas przebywania w bezpośrednim sąsiedztwie pracującego urządzenia zalecane są ochronniki słuchu.

ZAPLANUJ MIEJSCE PRACY I PODŁĄCZENIE

Agregat pracuje wyłącznie na zewnątrz, na suchej, poziomej powierzchni. Zachowaj co najmniej 1 m odstępu od ścian i innych urządzeń oraz ustaw go z dala od otwartych okien i drzwi. Nie uruchamiaj go w zamkniętym pomieszczeniu, również przy otwartych drzwiach lub oknach.

Nie używaj agregatu podczas deszczu, śniegu ani wtedy, gdy jest wilgotny. Pracującego lub gorącego urządzenia nie przykrywaj szczelnie. Miejsce pracy musi być wolne od atmosfery wybuchowej i wysokiego ryzyka pożaru.

Zacisk uziemiający połącz izolowanym przewodem z lokalnym uziemieniem. Podłączenie do instalacji budynku wymaga wykwalifikowanego elektryka oraz zabezpieczenia przed przepływem zwrotnym do sieci. Agregatu nie łączy się bezpośrednio z siecią publiczną ani z innym agregatem.

Do przedłużania zasilania stosuj całkowicie rozwinięty przewód wielożyłowy w osłonie gumowej, zgodny z IEC 245-4. Maksymalna długość wynosi 60 m dla przekroju 1,5 mm² oraz 100 m dla 2,5 mm².

PRZYGOTUJ SIĘ NA PRACĘ POZA SIECIĄ

POWERMAT PM-AGR-7500M-EL łączy dwa sposoby rozruchu z kołami i składanymi uchwytami. W zestawie otrzymujesz również akumulator i wtyk 400 V

PIERWSZY START ZACZYNA SIĘ OD OLEJU

Silnik jest dostarczany bez oleju w misce i wymaga napełnienia przed uruchomieniem. Układ olejowy mieści około 1,1 l. Zalecane są oleje do silników czterosuwowych.

Czujnik niskiego poziomu oleju automatycznie wyłącza silnik i blokuje ponowny rozruch do czasu uzupełnienia. Lampka alarmowa na panelu sygnalizuje potrzebę kontroli smarowania.

Filtr powietrza ma czyszczony, nasączany olejem wkład pod zdejmowaną pokrywą. Regularna obsługa oleju i filtra jest szczególnie ważna przy wysokim obciążeniu lub w zapylonym otoczeniu. Pełne okresy obsługowe znajdziesz w danych technicznych poniżej.

PYTANIA I ODPOWIEDZI

Czy agregat można uruchomić od razu po rozpakowaniu?

Najpierw trzeba napełnić układ olejowy, przygotować paliwo oraz prawidłowo ustawić i uziemić urządzenie. Silnik jest dostarczany bez oleju w misce.

Czy akumulator do rozruchu trzeba kupić osobno?

Nie. Akumulator rozruchowy znajduje się w zestawie, a agregat ma również rozrusznik ręczny z linką.

Czy można podłączyć agregat do instalacji domu?

Tak, po wykonaniu połączenia przez wykwalifikowanego elektryka i zastosowaniu zabezpieczenia przed przepływem zwrotnym do sieci. Nie wolno łączyć go bezpośrednio z siecią publiczną.

Czy moc 7,5 kW oznacza dopuszczalne stałe obciążenie?

Nie — to moc maksymalna przy 400 V. Moc znamionowa przy tym napięciu wynosi 6,5 kW, a zalecane obciążenie eksploatacyjne nie przekracza 80% mocy znamionowej.

Co sprawdzić przed podłączeniem pompy lub elektronarzędzia?

Sprawdź wymagane napięcie, moc podczas pracy oraz pobór przy rozruchu. Urządzenia z silnikiem mogą potrzebować przy uruchamianiu więcej mocy niż podczas ustalonej pracy.
