Agregat PRĄDOTWÓRCZY Diesel 10kW 230V 400V ATS PM-AGR-10000MD

AGREGAT PRĄDOTWÓRCZY DIESEL Z ROZRUCHEM ELEKTRYCZNYM

Brak zasilania nie musi oznaczać przerwy w pracy narzędzi, pompy czy oświetlenia. POWERMAT PM-AGR-10000MD daje własne źródło prądu do zasilania awaryjnego i zadań w miejscach bez dostępu do sieci.

Moc znamionowa 9,5 kW przy 400 V oraz 3,2 kW przy 230 V

Elektryczny rozruch z kluczyka i akumulator AGM 12 V / 36 Ah

Regulator AVR automatycznie stabilizujący napięcie

Zbiornik 30 l na olej napędowy z orientacyjnym wskaźnikiem paliwa

Złącze do współpracy z zewnętrznym modułem ATS

DANE TECHNICZNE

• Moc znamionowa AC przy 400 V: 9,5 kW
• Moc maksymalna AC przy 400 V: 10 kW
• Moc znamionowa AC przy 230 V: 3,2 kW
• Moc maksymalna AC przy 230 V: 3,3 kW
• Wyjście jednofazowe AC: 230 V
• Wyjście trójfazowe AC: 400 V
• Częstotliwość znamionowa: 50 Hz
• Wyjście DC: 12 V / 8,3 A
• Gniazdo AC 230 V: 1 przemysłowe gniazdo CEE, 32 A, z pokrywą
• Gniazdo AC 400 V: 1 przemysłowe gniazdo CEE, 32 A, z pokrywą
• Przyłącze DC: 1 wyjście z osobnymi zaciskami dodatnim i ujemnym
• Rodzaj silnika: wysokoprężny, czterosuwowy, OHV
• Liczba cylindrów: 1
• Pojemność skokowa silnika: 762 cm³
• Maksymalna moc silnika: 20 KM
• Chłodzenie silnika: powietrzem, z wbudowanym wentylatorem
• Rodzaj paliwa: olej napędowy (ON)
• Pojemność zbiornika paliwa: 30 l
• Pojemność układu olejowego: około 2 l
• Zalecany olej silnikowy: do czterosuwowych silników Diesla, SAE 10W-30, API CF
• Wymiary agregatu: 108 × 64 × 87 cm
• Poziom mocy akustycznej LWA: 96 dB
• Zabezpieczenie gniazd AC: trójbiegunowy wyłącznik nadprądowy C25
• Zacisk uziemienia: osobny konektor na panelu
• Koła transportowe: 4 gumowe koła — 2 skrętne i 2 stałe

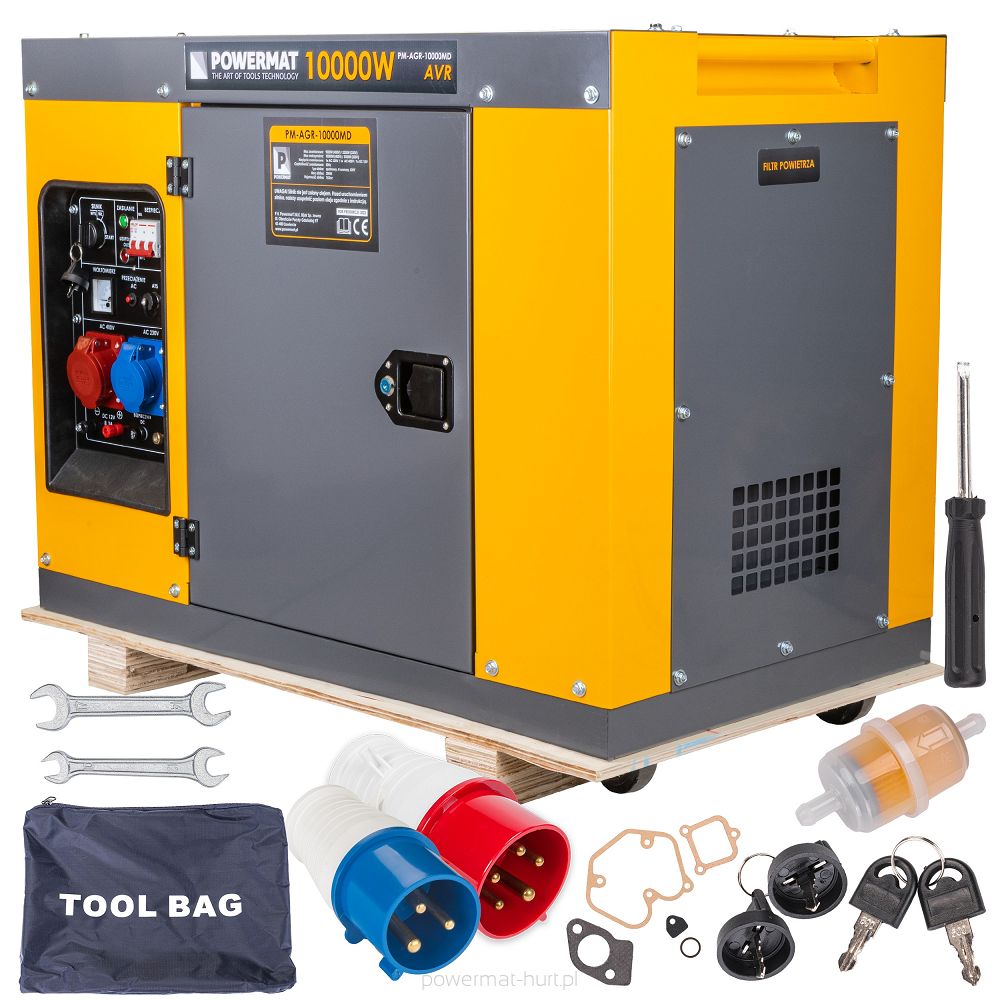

CO OTRZYMUJESZ W ZESTAWIE?

• Agregat POWERMAT PM-AGR-10000MD
• Akumulator 12 V
• Zestaw kluczy narzędziowych
• Zapasowy filtr paliwa
• Zestaw uszczelek
• Śrubokręt
• 2 kluczyki do uruchamiania
• 2 kluczyki do drzwiczek
• Wtyk 230 V, 32 A
• Wtyk 400 V, 32 A
• Instrukcja obsługi w języku polskim
• Oryginalne opakowanie

WŁASNE ŹRÓDŁO PRĄDU, KONKRETNY PLAN NA AWARIĘ

Zasilaj dobrane odbiorniki 230 V lub 400 V także wtedy, gdy sieć jest niedostępna. Rozruch z kluczyka i regulator AVR ułatwiają korzystanie z agregatu jako źródła energii.

DLACZEGO WARTO WYBRAĆ TEN MODEL?

To wybór dla osób, które potrzebują zasilania jedno- i trójfazowego w jednym urządzeniu, a przy tym chcą uruchamiać silnik kluczykiem i mieć dostęp do najważniejszych informacji na jednym panelu.

• Dwa napięcia AC: możesz dobrać agregat zarówno do odbiorników 230 V, jak i urządzeń trójfazowych 400 V, uwzględniając odrębną moc każdego wyjścia.
• Rozruch elektryczny: uruchamiasz silnik stacyjką; akumulator jest częścią zestawu i ładuje się podczas pracy agregatu.
• AVR i kontrola napięcia: regulator stabilizuje napięcie, a analogowy woltomierz pozwala je sprawdzić przed zasileniem odbiorników.
• Możliwość rozbudowy o automatykę: złącze ATS pozwala przygotować układ reagujący na zanik i powrót zasilania sieciowego.
• Przemyślana obsługa: zamykane drzwi z obu stron, boczne uchwyty i koła pomagają przy przeglądach oraz ustawianiu jednostki.

400 V I 230 V — DOBIERZ MOC DO ODBIORNIKÓW

Przy napięciu 400 V agregat ma moc znamionową 9,5 kW i maksymalną 10 kW. Dla wyjścia 230 V wartości wynoszą odpowiednio 3,2 kW i 3,3 kW. To ważne rozróżnienie: oznaczenie 10000 W na obudowie nie oznacza dostępności takiej mocy z gniazda jednofazowego.

Przy doborze uwzględnij napięcie zasilania, moc roboczą oraz zapotrzebowanie podczas rozruchu urządzeń. Pompa lub elektronarzędzie z silnikiem może potrzebować więcej energii przy uruchamianiu niż podczas ustalonej pracy. Zachowaj minimum 30% zapasu mocy ponad zapotrzebowanie odbiorników, z uwzględnieniem rozruchu.

Odbiorniki dołączaj stopniowo, zaczynając od urządzenia o największym poborze. Obciążenie dynamiczne przy dołączaniu nie powinno przekraczać 60% mocy znamionowej, a zalecane obciążenie robocze po stopniowym dołączeniu odbiorników wynosi do 80% mocy znamionowej.

W pracy trójfazowej rozłóż obciążenie na wszystkie trzy fazy i zadbaj o jego zrównoważenie. Na jedną fazę nie może przypadać więcej niż 1/3 całkowitej mocy generatora.

URUCHAMIASZ KLUCZYKIEM, AKUMULATOR ŁADUJE SIĘ PODCZAS PRACY

Elektryczny rozrusznik uruchamiasz za pomocą stacyjki na panelu. To prosty sposób obsługi szczególnie wtedy, gdy agregat ma przejąć zasilanie po przerwie w dostawie prądu.

W zestawie znajduje się akumulator AGM 12 V o pojemności 36 Ah. Nie wymaga uzupełniania elektrolitu, a podczas pracy agregatu jest ładowany przez prądnicę. Po dłuższym postoju warto sprawdzić jego stan i w razie potrzeby doładować go zewnętrzną ładowarką.

ZŁĄCZE ATS — MOŻLIWOŚĆ AUTOMATYCZNEJ REAKCJI NA AWARIĘ

Gdy zabraknie prądu, nie musisz być na miejscu, aby uruchomić zasilanie rezerwowe. Agregat ma złącze do podłączenia zewnętrznego sterownika ATS, który pozwala zautomatyzować reakcję na zanik napięcia w sieci.

Po połączeniu z odpowiednim modułem ATS układ może automatycznie uruchomić agregat przy zaniku zasilania sieciowego i wyłączyć go po powrocie napięcia. Nie trzeba więc podchodzić do urządzenia i przekręcać kluczyka przy każdej awarii ani pilnować momentu przywrócenia zasilania. To szczególnie przydatne, gdy przerwa w dostawie prądu zdarzy się nocą lub podczas Twojej nieobecności w domu, warsztacie czy firmie.

Samo złącze nie zastępuje modułu — automatyka wymaga dodatkowego, odpowiednio dobranego układu ATS. Pozwala jednak przygotować agregat do roli zasilania rezerwowego, którego uruchomienie nie zależy od obecności osoby obsługującej.

Podłączenie agregatu do instalacji budynku wymaga udziału wykwalifikowanego elektryka z uprawnieniami instalacyjnymi. Pozwala to przygotować właściwy układ przełączania źródeł zasilania i dopasować go do odbiorników, które mają korzystać z zasilania rezerwowego.

NAPIĘCIE POD KONTROLĄ, ZABEZPIECZENIA POD RĘKĄ

Automatyczny regulator AVR stabilizuje napięcie wyjściowe. Analogowy woltomierz umożliwia sprawdzenie napięcia, a zielona kontrolka informuje o zasilaniu AC. Obsługa nie wymaga poruszania się po elektronicznym menu.

Na panelu znajdują się także czerwone kontrolki niskiego poziomu oleju i przeciążenia AC. Przy zbyt niskim poziomie oleju silnik wyłącza się automatycznie. Gniazda AC zabezpiecza trójbiegunowy wyłącznik nadprądowy C25, natomiast wyjście DC ma osobny bezpiecznik.

Na silniku umieszczono również przełącznik awaryjnego zatrzymania. Jeżeli zadziała zabezpieczenie przeciążeniowe, zmniejsz obciążenie i przed ponownym uruchomieniem odczekaj co najmniej 5 minut.

GDY POTRZEBUJESZ PRĄDU, A SIEĆ NIE POMAGA

Prace przy własnym domu lub na działce. Brak przyłącza nie musi wstrzymywać wiercenia, montażu czy innych prac z elektronarzędziami. Agregat zasili właściwie dobrane odbiorniki, a Ty możesz przygotować stanowisko tam, gdzie rzeczywiście jest potrzebne.

Zasilanie maszyn trójfazowych na budowie i w warsztacie. Moc znamionowa 9,5 kW przy 400 V pozwala zasilać odpowiednio dobrane maszyny o większym zapotrzebowaniu na energię — na przykład trójfazową piłę budowlaną lub sprężarkę. To źródło prądu do cięcia materiałów czy pracy z narzędziami pneumatycznymi, gdy sieć jest niedostępna. Przy doborze maszyny uwzględnij jej zapotrzebowanie podczas rozruchu i zachowaj co najmniej 30% zapasu mocy.

Oświetlenie podczas przerwy w dostawie energii. Możesz zasilić wybrane lampy i zachować widoczność na przygotowanym stanowisku lub terenie posesji. Jeśli oświetlenie ma działać równocześnie z maszynami, uwzględnij je w łącznym obciążeniu agregatu.

Rezerwa dla instalacji domu. Agregat może stanowić źródło zasilania wybranych obwodów po przygotowaniu odpowiedniego przyłączenia i przełączania zasilania. Dobór odbiorników pozwala skupić dostępną moc na tym, co podczas awarii jest najważniejsze.

ZBIORNIK 30 l I KONTROLA PALIWA OD GÓRY

Zbiornik mieści 30 l oleju napędowego. Wlew znajduje się na górnej pokrywie, więc podczas przygotowania urządzenia nie trzeba otwierać drzwi serwisowych, aby uzupełnić paliwo.

Obok wlewu umieszczono orientacyjny wskaźnik poziomu paliwa. Pozwala ocenić jego zapas przed rozpoczęciem pracy. Sitko w zbiorniku zatrzymuje zanieczyszczenia stałe, a kolejny filtr znajduje się na przewodzie prowadzącym paliwo do silnika.

DIESEL OHV W OBUDOWIE WYCISZAJĄCEJ

Źródłem napędu jest jednocylindrowy, czterosuwowy silnik wysokoprężny OHV o pojemności 762 cm³. Jego maksymalna moc wynosi 20 KM. Silnik jest chłodzony powietrzem, z udziałem wbudowanego wentylatora.

Zamknięta obudowa i wewnętrzne elementy wygłuszające ograniczają hałas emitowany przez zespół napędowy. Poziom mocy akustycznej LWA wynosi 96 dB — to parametr emisji całego urządzenia, a nie poziom dźwięku przy uchu użytkownika ani pomiar z określonej odległości.

Drzwi po obu stronach zapewniają dostęp do podzespołów podczas obsługi. Każde z nich można zamknąć na kluczyk, ograniczając swobodny dostęp do wnętrza agregatu.

ŁATWIEJ USTAWISZ GO NA MIEJSCU

Boczne uchwyty i cztery gumowe koła pomagają manewrować agregatem po odpowiednio przygotowanym podłożu. Dwa koła są skrętne, a dwa stałe; ich średnica wynosi 4 cale.

Przed zakupem zaplanuj miejsce dla urządzenia o wymiarach 108 × 64 × 87 cm oraz dostęp do panelu i obu drzwi serwisowych. Do pracy ustaw agregat w normalnej pozycji, bez przechylenia, na stabilnej i poziomej powierzchni.

PIERWSZY START ZACZYNA SIĘ OD OLEJU

Silnik jest dostarczany bez zalania olejem. Przed pierwszym uruchomieniem uzupełnij układ do właściwego poziomu. Jego pojemność wynosi około 2 l; zalecany jest olej do czterosuwowych silników Diesla SAE 10W-30, API CF.

Po rozruchu pozostaw agregat na 3 minuty bez obciążenia, a dopiero później dołączaj odbiorniki. Przed zatrzymaniem odłącz urządzenia i również zapewnij 3 minuty pracy bez obciążenia, aby schłodzić zespół.

Podczas docierania, przez pierwsze 20 godzin, przy dołączaniu odbiorników nie przekraczaj 50% mocy znamionowej. Stopniowe obciążanie to ważna część przygotowania nowej jednostki do dalszej eksploatacji.

PYTANIA I ODPOWIEDZI

Czy z gniazda 230 V można pobrać 10 kW?

Nie. Przy 230 V moc znamionowa wynosi 3,2 kW, a maksymalna 3,3 kW. Maksymalne 10 kW dotyczy wyjścia trójfazowego 400 V.

Czy agregat sam uruchomi się po zaniku prądu?

Automatyczny start i zatrzymanie po powrocie zasilania są możliwe po podłączeniu odpowiedniego zewnętrznego modułu ATS. Agregat ma przeznaczone do tego złącze.

Czy podłączę zwykłą domową wtyczkę bezpośrednio do agregatu?

Gniazdo 230 V ma standard przemysłowy CEE 32 A, a nie standard domowego gniazdka. Połączenie wymaga odpowiednio przygotowanego przewodu lub osprzętu; pasujący wtyk CEE 230 V znajduje się w zestawie.

Czy można uruchomić urządzenie od razu po rozpakowaniu?

Najpierw trzeba uzupełnić olej silnikowy, przygotować paliwo i sprawdzić akumulator. Silnik jest dostarczany bez zalania olejem.

Czy akumulator wymaga dolewania elektrolitu?

Nie. Zastosowany akumulator AGM nie wymaga uzupełniania elektrolitu i jest ładowany podczas pracy agregatu.
