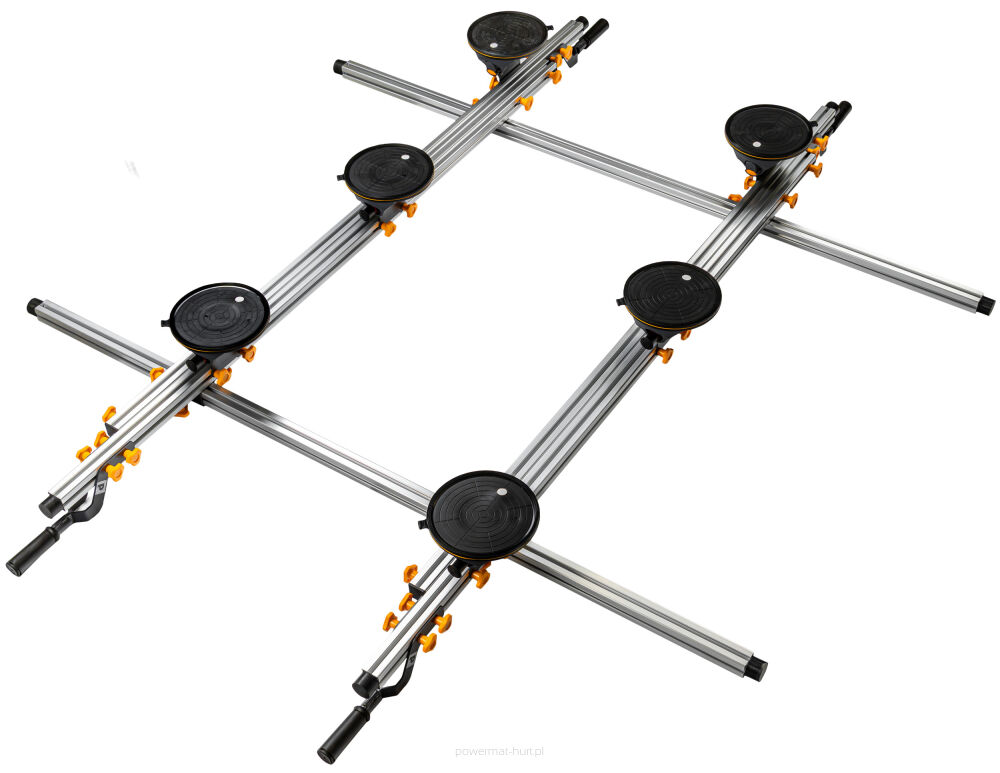

RAMA DO PRZENOSZENIA PŁYT WIELKOFORMATOWYCH
UDŹWIG 150 KG | 6 PRZYSSAWEK | REGULACJA 205–330 CM
Model: PM-RDPP-150M
Przenoś duże płyty wielkoformatowe pewniej i wygodniej dzięki regulowanej ramie z sześcioma przyssawkami próżniowymi. Dopasujesz długość konstrukcji od 205 do 330 cm, skontrolujesz podciśnienie na każdym manometrze i wykorzystasz udźwig całego systemu do 150 kg podczas pracy z płytami ceramicznymi oraz szkłem.
DANE TECHNICZNE
- Typ: rama do przenoszenia i transportu płyt
- Maksymalny udźwig: 150 kg
- Regulowana szerokość konstrukcji: 205–330 cm
- Wysokość konstrukcji: 180 cm
- Waga: 30 kg
- Liczba przyssawek próżniowych: 6 szt.
- Średnica przyssawki: 20 cm
- Rodzaj przyssawek: próżniowe z ręcznymi pompkami
- Położenie przyssawek: regulowane
- Położenie elementów konstrukcji: regulowane
ZAWARTOŚĆ ZESTAWU
- Zestaw przenoszenia Powermat PM-RDPP-150M
- Przyssawka próżniowa: 6 szt.
- Zestaw montażowy
- Torba transportowa
- Instrukcja obsługi
- Oryginalne opakowanie
DUŻY FORMAT WYMAGA KONTROLI KAŻDEGO PUNKTU
- Przy dużych płytach liczy się właściwy rozstaw i kontrola mocowania.
- Rama 205–330 cm, 6 przyssawek Ø200 mm i osobne manometry pomagają przygotować system do transportu elementów o masie do 150 kg.
DLACZEGO WARTO WYBRAĆ NASZĄ RAMĘ?
DOPASUJESZ RAMĘ DO FORMATU TRANSPORTOWANEJ PŁYTY
Regulowana długość 205–330 cm pozwala Ci ustawić konstrukcję odpowiednio do wymiarów dużego elementu. Możesz zmieniać położenie belek poprzecznych, profili oraz przyssawek, dzięki czemu przygotowujesz system pod konkretną płytę zamiast pracować ze stałym rozstawem.
KONTROLUJESZ KAŻDY Z 6 PUNKTÓW MOCOWANIA
Sześć przyssawek próżniowych Ø200 mm rozkłada chwyt na większej powierzchni płyty. Każda posiada własną pompkę oraz manometr, dlatego przed podnoszeniem możesz osobno sprawdzić wszystkie punkty i upewnić się, że wskazówki znajdują się w zielonej strefie.
PRACUJESZ Z SYSTEMEM O UDŹWIGU DO 150 KG
Maksymalna nośność kompletnego systemu wynosi 150 kg, dzięki czemu rama jest przygotowana do przenoszenia dużych płyt wielkoformatowych. Cztery wyraźnie wydzielone uchwyty umożliwiają chwycenie konstrukcji przez kilka osób podczas podnoszenia i przemieszczania elementu.
DLACZEGO TEN MODEL WYRÓŻNIA SIĘ NA TLE INNYCH?
KONFIGURACJA POD KSZTAŁT PŁYTY
Prostsze konstrukcje mają bardziej stały układ punktów chwytu. Tutaj możesz ustawić profile i przyssawki także pod płytę wyciętą w kształcie L.
NIEZALEŻNA KONTROLA 6 PRZYSSAWEK
Każda z sześciu przyssawek pracuje niezależnie. Osobny manometr pozwala sprawdzić podciśnienie każdego punktu przed rozpoczęciem transportu.
SZEROKI ZAKRES REGULACJI RAMY
Ten model pozwala zmieniać rozstaw profili, belek i punktów mocowania. Konstrukcję 205–330 × 180 cm dopasujesz do różnych formatów płyt.
NOŚNOŚĆ SYSTEMU DO 150 KG
Maksymalna deklarowana nośność kompletnej ramy wynosi 150 kg, dlatego system jest przeznaczony do pracy z ciężkimi płytami wielkoformatowymi.
Parametr 150 kg dotyczy całego zestawu transportowego, a nie pojedynczej przyssawki.
Sześć przyssawek próżniowych Ø200 mm rozmieszcza punkty chwytu na większej powierzchni transportowanego elementu.
Regulowany rozstaw przyssawek pozwala dopasować ich pozycję do wymiaru i kształtu płyty przed rozpoczęciem podnoszenia.
6 PRZYSSAWEK PRÓŻNIOWYCH
Sześć przyssawek o średnicy 20 cm tworzy sześć oddzielnych punktów mocowania na powierzchni płyty.
Rozłożenie punktów podparcia pozwala rozprowadzić siłę trzymania na większym obszarze materiału.
Każda przyssawka ma własną pompkę ręczną, dlatego podciśnienie wytwarzasz bezpośrednio przy płycie.
Wbudowany wskaźnik podciśnienia umożliwia sprawdzenie mocowania przed rozpoczęciem podnoszenia. Indywidualny przycisk zwalniający pozwala po pracy wyrównać ciśnienie i odłączyć każdą przyssawkę osobno.
DUŻY FORMAT POD TWOJĄ KONTROLĄ
Zamiast dopasowywać sposób pracy do nieruchomej konstrukcji, ustawiasz ramę 205–330 cm pod konkretną płytę. Masz do dyspozycji sześć regulowanych punktów chwytu i jasno wydzielone uchwyty transportowe.
PRZYGOTUJ RAMĘ TAK, JAK WYMAGA TEGO PŁYTA
Ustawiasz profile, rozmieszczasz przyssawki Ø200 mm, pompujesz je i sprawdzasz wskazania manometrów. Dzięki modułowej konstrukcji pracujesz według konkretnego formatu elementu.
REGULACJA RAMY
Długość konstrukcji możesz regulować od 205 do 330 cm, dzięki czemu ustawiasz system odpowiednio do formatu transportowanej płyty.
Drugi wymiar układu wynosi 180 cm, co określa pełny zakres konstrukcji po złożeniu.
Położenie profili oraz belek poprzecznych jest regulowane, więc przed rozpoczęciem pracy możesz zmienić geometrię całego systemu.
Regulowane pozostają również punkty mocowania przyssawek, co pozwala przygotować ich rozstaw zgodnie z wymiarami przenoszonego elementu.
USTAWIENIE PRZYSSAWEK POD FORMAT I KSZTAŁT PŁYTY
Położenie przyssawek możesz regulować niezależnie, dzięki czemu ustawisz punkty chwytu zgodnie z wymiarami i kształtem transportowanego elementu.
Regulowane profile oraz belki poprzeczne pozwalają zmienić konfigurację całej ramy jeszcze przed rozpoczęciem pracy.
Przy płytach o nieregularnym kształcie, np. wyciętych w literę L, możesz rozmieścić przyssawki na dostępnych powierzchniach płyty zamiast korzystać ze stałego układu.
Każdy z sześciu punktów mocowania działa niezależnie, dlatego ustawiasz go osobno i kontrolujesz podciśnienie własnym manometrem. Takie dopasowanie konstrukcji do konkretnego formatu ułatwia przygotowanie ramy do przenoszenia zarówno pełnych płyt, jak i elementów z wykonanymi wycięciami.
TORBA DO TRANSPORTU I PRZECHOWYWANIA RAMY
Do zestawu dołączona jest długa torba transportowa, w której możesz przechowywać elementy rozmontowanego systemu w jednym miejscu.
Modułową ramę można szybko rozłożyć, dlatego po zakończeniu pracy łatwiej przygotujesz ją do przewożenia lub magazynowania. Uchwyty torby ułatwiają przenoszenie całego zestawu pomiędzy miejscem przechowywania a stanowiskiem pracy.
Przechowywanie elementów w dedykowanej torbie pomaga utrzymać komplet systemu razem i ogranicza ryzyko zagubienia poszczególnych części.
CZTERY UCHWYTY TRANSPORTOWE
Cztery uchwyty znajdują się na końcach dwóch głównych systemów przenoszenia i tworzą miejsca chwytu dla operatorów.
Czarne cylindryczne rękojeści zapewniają większą powierzchnię chwytu niż bezpośrednie trzymanie aluminiowego profilu.
Rozmieszczenie uchwytów po obu stronach umożliwia wspólne prowadzenie ramy podczas ręcznego przemieszczania materiału.
Konfiguracja bez podstawy jezdnej pozwala wykorzystywać uchwyty podczas przenoszenia płyty bez zamontowanych nóg i kół.
DOPASOWUJESZ RAMĘ DO SWOJEJ PRACY
- Ustawiasz profile, belki i przyssawki zgodnie z formatem płyty.
- Przed podnoszeniem kontrolujesz 6 niezależnych punktów mocowania, a po pracy rozkładasz modułową konstrukcję i chowasz ją do torby.
FAQ
CZY UDŹWIG 150 KG DOTYCZY JEDNEJ PRZYSSAWKI?
Nie. Maksymalny udźwig 150 kg dotyczy kompletnego systemu transportowego, a nie pojedynczej przyssawki.
CZY MOŻNA DOPASOWAĆ RAMĘ DO RÓŻNYCH WYMIARÓW PŁYT?
Tak. Długość konstrukcji można regulować od 205 do 330 cm, a położenie profili, belek poprzecznych oraz przyssawek można zmieniać przed rozpoczęciem pracy.
JAK SPRAWDZIĆ, CZY PRZYSSAWKI PRAWIDŁOWO TRZYMAJĄ PŁYTĘ?
Każda z sześciu przyssawek posiada osobny manometr. Przed podnoszeniem wskazówka każdej przyssawki powinna znajdować się w zielonej strefie.
CZY SYSTEM WYMAGA PRĄDU LUB ZEWNĘTRZNEJ POMPY?
Nie. Każda przyssawka posiada własną ręczną pompkę do wytwarzania podciśnienia, dlatego system nie wymaga zasilania elektrycznego ani zewnętrznego źródła podciśnienia.
DO JAKICH ELEMENTÓW MOŻNA UŻYWAĆ RAMY?
System jest przeznaczony do dużych płyt wielkoformatowych. Zastosowanie z dużymi płytami o powierzchni imitującej kamień i taflą szkła, pod warunkiem uzyskania szczelnego połączenia przyssawek z powierzchnią.
